冷冻机组是一种用于工业和商业领域，提供冷却能力以维持特定设备或环境低温的系统。它通过压缩制冷循环移除热量，实现降温目的。冷冻机组的核心组成部分包括压缩机、冷凝器、膨胀阀（或节流阀）和蒸发器，这四个部分构成了基本的制冷循环。

在制冷行业中分为风冷式冷水机组和水冷式冷水机组两种，根据压缩机又分为螺杆式冷水机组、涡旋式冷水机组、离心式冷水机组。在温度控制上分为低温工业冷水机和常温冷水机，常温机组温度一般控制在0度-35度范围内。低温机组温度控制一般在0度至-100度左右。

一、工作原理

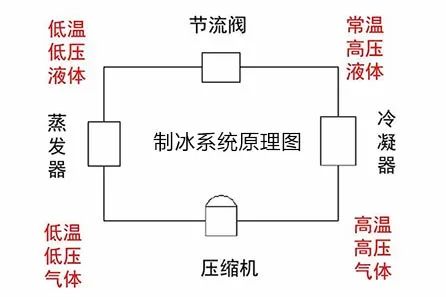

冷冻机组的工作原理基于制冷循环，主要经历压缩、冷凝、膨胀和蒸发四个阶段。步骤详述：

1. 压缩阶段：压缩机吸入来自蒸发器的低温低压气态制冷剂，通过机械功将其压缩成高温高压的气体。这一过程提高了制冷剂的能量，使其能够在接下来的冷凝过程中释放热量。

2. 冷凝阶段：高温高压的气态制冷剂进入冷凝器。在冷凝器中，制冷剂与外界的冷却介质（比如空气或水）交换热量，制冷剂释放热量后冷凝成为高压液态。对于水冷式冷凝器，利用循环冷却水作为热交换介质；而对于风冷式，则是利用风扇加速空气流通来散热。

3. 膨胀阶段：液态制冷剂接着流入膨胀阀或节流装置。在这里，制冷剂的压力骤降，部分液体蒸发，温度也随之大幅下降，准备进入下一个蒸发阶段。膨胀阀的作用是调节进入蒸发器的制冷剂流量，确保其在蒸发器中完全蒸发。

4. 蒸发阶段：低温低压的液态和气态混合制冷剂进入蒸发器。在这个阶段，制冷剂吸收被冷却物质（如空气或水）的热量而蒸发，自身变成气态。这一过程中，被冷却物质的温度降低，达到制冷效果。随后，制冷剂再次被压缩机吸入，循环往复。整个过程是一个封闭的循环，制冷剂在这个系统中不断改变形态和传递热量，从而达到持续制冷的目的。

不同类型的冷冻机组（如螺杆式、离心式等）在核心原理上相似，但在压缩方式、效率和应用场景上有所差异。

二、冷冻机组主要由以下几个关键部件组成：

1. 压缩机：负责提升制冷剂的压力和温度，推动制冷剂在系统中循环流动。

2. 冷凝器：在这里，高温高压的气态制冷剂释放热量给冷却介质（通常是空气或水），从而液化。

3. 膨胀阀（或节流阀）：调节进入蒸发器的制冷剂流量，并降低其压力，准备进入蒸发阶段。

4. 蒸发器：液态制冷剂在这里吸收被冷却物质的热量而蒸发，实现制冷效果。

5. 储液罐/干燥过滤器：储存额外的液态制冷剂，并去除系统中的水分和杂质，保护压缩机。

6. 电磁阀、油分离器、安全阀等辅助部件：确保系统的稳定运行，例如控制制冷剂流向，分离压缩机油，以及在压力异常时提供安全保护。

三、分类及特点：冷冻机组可以根据其结构形式、制冷剂种类、冷却方式等特点进行分类，以下是一些主要的分类及其特点：

1. 按压缩机类型分类：

•
  螺杆式冷冻机组：
  利用螺杆压缩机，适合中大型制冷需求，能效比较高，运行稳定，维护成本相对较低，可进行无级能量调节。

•
  离心式冷冻机组：
  使用离心压缩机，适用于大容量制冷，制冷量大，效率高，尤其适合连续运行工况，但初期投资和维护成本较高。

•
  涡旋式冷冻机组：
  适用于小到中型制冷需求，噪音低，能效比高，体积紧凑，维护简便，但制冷量有限。


•
  往复式冷冻机组：
  技术成熟，适用范围广，从小型到中型均有覆盖，结构简单，但相比螺杆和涡旋式，噪音和振动较大。

2. 按冷却方式分类：

2.1 风冷式冷冻机组：
无需冷却塔，安装便捷，适合水资源紧张或空间有限的场所，但受环境温度影响较大，能效比相对较低。

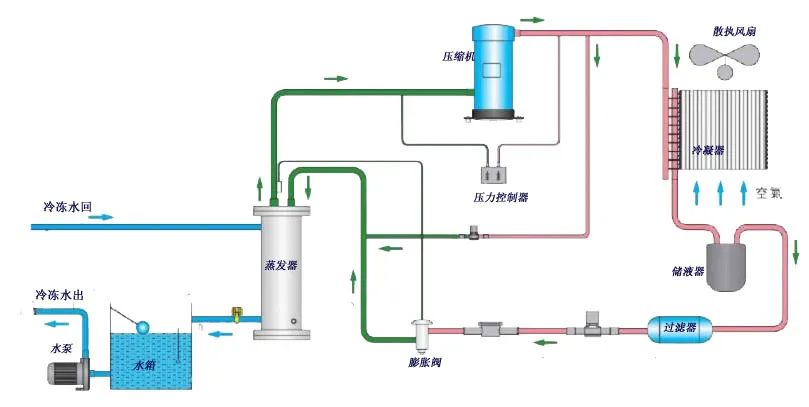

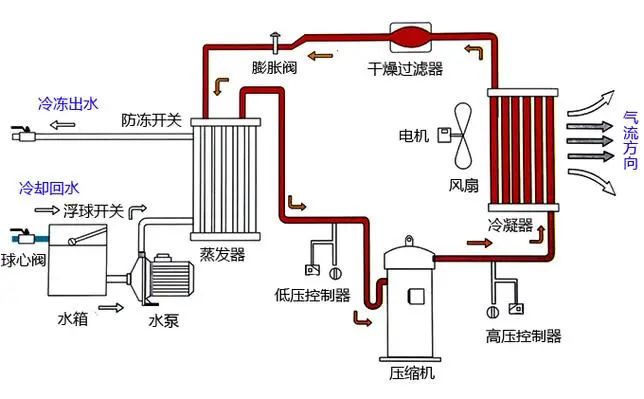

风冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在吸收水中的热负荷，使水降温产生冷水后﹐通过压缩机的作用使热量带到翅片式冷凝器，再由散热风扇散失到外界的空气中(风冷却)。

2.2 水冷式冷冻机组：
通过冷却塔进行散热，能效比高，制冷效果稳定，但需要配套冷却塔和循环水系统，安装和维护成本相对较高。

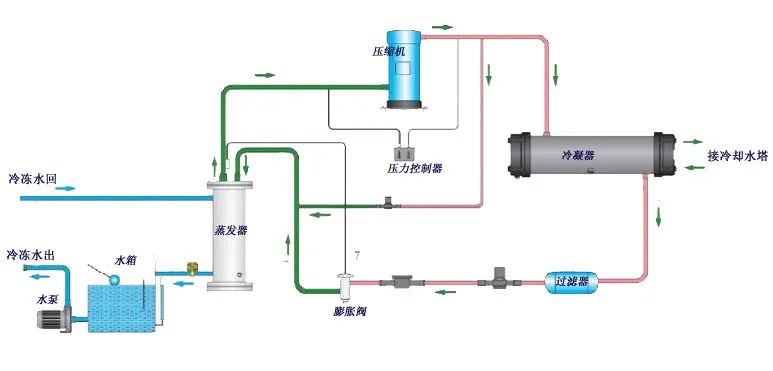

水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在吸收水中的热负荷，使水降温产生冷水后﹐通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与水进行热交换﹐使水吸收热量后通过水管将热量带出外部的冷却塔散失(水冷却)。

水冷式冷水机流程：开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入壳管蒸发器，吸收蒸发器内的冷冻水的热量使水温度下降；蒸发后的制冷剂再吸回到压缩机中，又重复下一个制冷循环。

3. 按蒸发温度分类：

•
  低温冷冻机组：
  蒸发温度通常低于-40°C，用于速冻、化工、制药等对冷冻温度要求极低的场合。

•
  中温冷冻机组：
  蒸发温度一般在-40°C至0°C之间，适用于食品冷藏、冷冻水空调等领域。

• 高温冷冻机组（也称为冷水机组）：
  蒸发温度高于0°C，常用于空调系统、工业冷却等。

四、设备运行及开、关机操作

开机步聚：

1. 检查：
在启动冷冻机组之前，首先进行全面检查，确保所有部件、阀门、仪表均处于正常状态，且没有异常声响或泄漏现象。检查油位、制冷剂量是否充足，电气线路连接是否牢固。

2. 预热：
对于某些大型或特定类型的冷冻机组，可能需要进行预热操作，特别是带有油加热器的压缩机，以保证润滑油温适宜，减少启动负荷。

3. 开启冷却水/空气：
如果是水冷式冷冻机组，先开启冷却水循环系统，确认水流畅通且水压、水温符合要求。风冷式的则需检查风扇无阻碍，即将开始运转。

4. 启动控制系统：
打开控制面板电源，检查各项设定值是否正确，包括温度设定点、报警设定值等。

5. 逐级启动：
按照设备说明书推荐的顺序启动各部分，通常是先启动循环泵，使水（或空气）循环起来，再启动压缩机。对于有多台压缩机的系统，应遵循规定的启动顺序，避免瞬间电流过大。

6. 监控与调整：
机组启动后，密切监控运行参数，如压力、温度、电流等，确保一切正常，并根据实际情况微调控制器设置。

关机步骤：

1. 逐步减载：
在计划关机前，根据需要逐步减少制冷负荷，避免突然停机造成压力波动或对设备造成冲击。

2. 关闭压缩机：
按照规定的顺序关闭压缩机，对于多压缩机系统，逐一停止，给系统足够的时间适应负荷变化。

3. 保持循环：
压缩机关停后，建议继续保持冷冻水或空气循环一段时间，帮助冷凝器和蒸发器中的热量散去，直至温度接近环境温度。

4. 断开电源：
确保所有部件完全停止运行后，切断控制系统电源。

5. 日常维护：
关机后进行必要的日常维护检查，清理设备表面和周围环境，记录运行日志，为下一次启动做好准备。每次操作前后，务必参考具体型号的冷冻机组操作手册，因为不同品牌和型号的设备可能存在特定的操作要求。

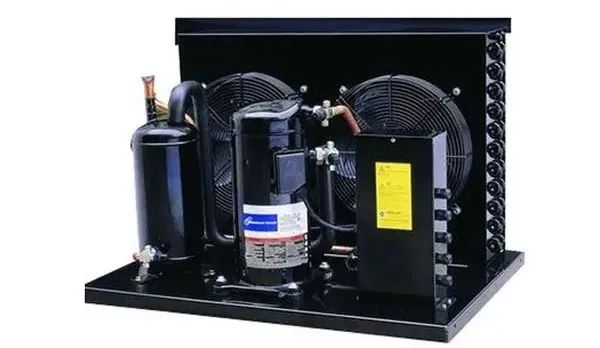

涡旋式冷冻机组

五、常见的故障及其解决方法

1. 压缩机不启动：

• 原因分析：电源问题、控制电路故障、保护装置动作（如高压保护、过载保护）。

• 解决方法：检查电源供应是否正常，检查控制电路是否有损坏或短路，复位保护装置，必要时检查并排除引起保护动作的根源问题。




2. 制冷效果差：

• 原因分析：制冷剂不足、冷凝器或蒸发器脏堵、系统内有空气或其他非冷凝性气体、压缩机效率下降。

• 解决方法：补充制冷剂至标准量，清洁冷凝器和蒸发器，进行系统排空并重新抽真空充注制冷剂，检查压缩机状况，必要时维修或更换。





3. 高压报警：

• 原因分析：冷凝器散热不良、制冷剂过多、系统内有不凝性气体。

• 解决方法：检查并清洁冷凝器，排放多余制冷剂至正常水平，进行系统排气操作。

4. 低压报警：

• 原因分析：制冷剂不足、膨胀阀故障、蒸发器供液不足。

• 解决方法：补充制冷剂，检查或更换膨胀阀，调整膨胀阀开启度以增加供液量。




5. 油温过高：

• 原因分析：油冷却系统故障、压缩机过载运行、油路堵塞。

• 解决方法：检查油冷却器是否正常工作，减轻压缩机负荷，清理油路。




6. 漏水或制冷剂泄漏：

• 原因分析：管路连接松动、密封件老化、物理损伤。

• 解决方法：检查并紧固所有管路接头，更换老化或损坏的密封件，修复或更换受损管路。




针对故障，重要的是首先进行准确的故障诊断，然后根据具体情况采取相应措施。如果自己无法确定或解决故障，应及时联系专业维修人员进行检查和修理，以确保设备安全和效率。

五、设备选型，冷冻机组的选型是一个综合考虑多个因素的过程，主要包括以下几个步骤：

1. 明确制冷需求：

•
  确定所需的制冷量（单位通常为千瓦[kW]或冷吨[RT]），这取决于被冷却物体的热负荷以及期望达到的温度。

•
  考虑制冷工况，包括蒸发温度和冷凝温度的要求，以及是否需要全年不同季节调整制冷量。




2. 考虑运行环境：

•
  确定安装地点的空间、电力供应、水源情况（如果是水冷式）以及当地的气候条件。

•
  评估噪音限制和环保要求，如是否需要低噪音或采用环保制冷剂。




3. 选择压缩机类型：
根据制冷量大小、能效要求、运行稳定性及预算，选择合适的压缩机类型（螺杆式、离心式、涡旋式或往复式）。

4. 决定冷却方式：依据水源是否充足、场地限制及维护成本，选择风冷或水冷式。风冷便于安装但能效较低，水冷效率高但需额外的冷却塔。

5. 评估控制与自动化需求：
考虑是否需要远程监控、自动负载调节及故障报警等功能，选择具有相应控制系统的冷冻机组。

6. 考察售后服务与品牌信誉：
选择有良好售后服务网络的品牌，考虑设备的耐用性、维修便利性和厂家的技术支持能力。

7. 能耗与成本分析：
计算运行成本，包括能耗、维护成本及初始投资，进行全生命周期成本分析，选择性价比高的方案。
